간단 해결

• 해당 Shader에서 CustomEditor 항목을 제거한다

복잡 해결

• 이해중

진행과정

1. 알파 채널이 있는 불 이미지들(fireTest : 불 모양 / noise2 : 노이즈)을 준비해 프로젝트에 넣는다.

   fireTest.tga

   4.00MB


   0.07MB

2. 3D > Quad 제작
3. 새 Standard Surface Shader 제작 및 수정

   1. Shader "Custom/Fire"
      {
          Properties
          {
              _MainTex("Albedo (RGB)", 2D) = "white" {} // :: 불 모양
              _MainTex2("Albedo (RGB)", 2D) = "white" {} // :: 흘러가는 불 기둥
          }
          SubShader
          {
              Tags { "RenderType"="Transparent" "Queue"="Transparent" } // :: 투명도 적용
              LOD 200

              CGPROGRAM
              #pragma surface surf Standard alpha:fade // :: 투명도 적용

              sampler2D _MainTex;
              sampler2D _MainTex2;

              struct Input
              {
                  float2 uv_MainTex;
                  float2 uv_MainTex2;
              };

              void surf (Input IN, inout SurfaceOutputStandard o)
              {
                  // :: 2번째의 노이즈를 우선 연산(-y 위로 올라가도록)
                  fixed4 c = tex2D (_MainTex2, float2(IN.uv_MainTex2.x, IN.uv_MainTex2.y - _Time.y));

                  // :: cr <= c 텍스쳐(노이즈)의 의존도(투명도?)를 0.5(50%)로 낮춤
                  // :: 노이즈보다 불 모양을 우선시하라는 것으로 이해
                  float cr = c * 0.5;

                  // :: Saturate : 0 이하의 값을 0으로 1 이상의 값을 1로 즉, 이미지 한계 조정
                  fixed4 d = tex2D(_MainTex, saturate(IN.uv_MainTex + cr));

                  // :: Emission : Light 영향을 적게
                  o.Emission = d.rgb;
                  o.Alpha = d.a; // :: 투명도
              }
              ENDCG
          }
          FallBack "Diffuse"
      }

4. 새 Material 제작 후 Custom / Fire 쉐이더 적용
5. 각 불 모양의 이미지를 해당 Material에 넣는다.
   1. 첫번째 Albedo : 불 모양
   2. 두번째 Albedo : 노이즈

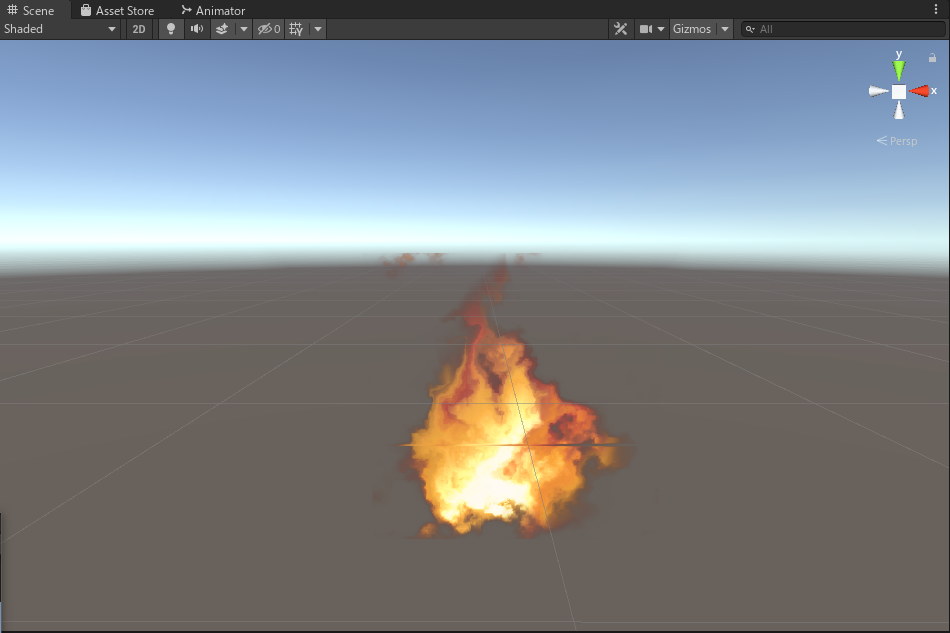

6. 완성

진행과정

1. 알파 채널이 있는 불 이미지들(fireTest : 불 모양 / 4_2 : 불 기둥 모양)을 준비해 프로젝트에 넣는다.

   fireTest.tga

   4.00MB

   4_2.tga

   0.25MB

2. 3D > Quad 제작
3. 새 Standard Surface Shader 제작 및 수정

   1. //
      // >> 흘러가는 형태의 불
      //
      Shader "Custom/Fire"
      {
          Properties
          {
              _MainTex("Albedo (RGB)", 2D) = "white" {} // :: 불 모양
              _MainTex2("Albedo (RGB)", 2D) = "white" {} // :: 흘러가는 불 기둥
          }
          SubShader
          {
              Tags { "RenderType"="Transparent" "Queue"="Transparent" } // :: 투명도 적용
              LOD 200

              CGPROGRAM
              #pragma surface surf Standard alpha:fade // :: 투명도 적용

              sampler2D _MainTex;
              sampler2D _MainTex2;

              struct Input
              {
                  float2 uv_MainTex;
                  float2 uv_MainTex2;
              };

              void surf (Input IN, inout SurfaceOutputStandard o)
              {
                  fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
                  fixed4 d = tex2D (_MainTex2, float2(IN.uv_MainTex2.x, IN.uv_MainTex2.y - _Time.y)); // :: -y 위로 흘러가도록
                  // :: Emission : Light 영향을 적게
                  // :: c 텍스쳐와 d 텍스쳐를 곱해서 둘이 겹쳐져 흘러가는 것
                  o.Emission = c.rgb * d.rgb;
                  o.Alpha = c.a * d.a; // :: 투명도
              }
              ENDCG
          }
          FallBack "Diffuse"
      }

4. 새 Material 제작 후 Custom / Fire 쉐이더 적용
5. 각 불 모양의 이미지를 해당 Material에 넣는다.
   1. 첫번째 Albedo : 불 모양
   2. 두번째 Albedo : 불 기둥
6. 완성
